  [사진] 팬틸트 케이블콘넥터 작업방법

 작성자 : 공사프로맨
작성일 : 2013-12-25     조회 : 5,655   추천 : 0

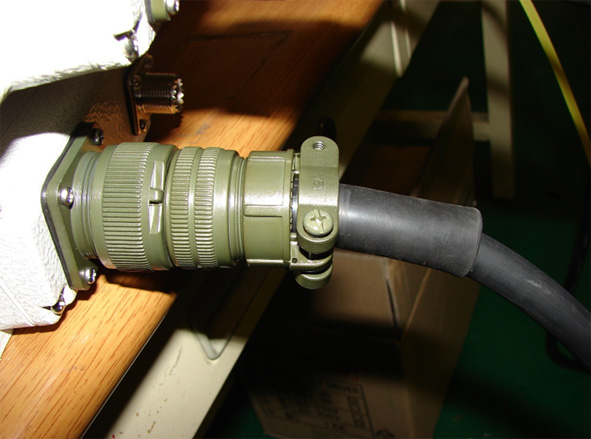

콘넥터 완성 모습을 차례로 설명과 함께 구분하였습니다. 제작하는데 참고하시면 됩니다

                        케이블 외피탈피 및 납땜처리를 위한 꼬음

                        팬틸트 콘넥터 핀 준비

                        케이블 납 도포 및 핀 접속 길이별 절단 2밀리 미터

                       콘넥터 핀 케이블 납땜연결

                       콘넥터 핀 납땜 후 절단

                        케이블의 좌측은 팬틸트 콘넥터 연결부
                                      우측은 하우징 또는 리시버 연결부 8밀리 미터 절단하여 납 도포 작업
                        콘넥터별 접속핀 종류, 암수 구별사용

                        납땜연결 후 접속부 압착마무리 가공포인트 핀을 콘넥터에 삽입시 걸리지 않도록하는 작업

                        콘넥터 핀 삽입후 케이블 외피 정렬

                        콘넥터 길이별 케이블 재단 팬틸트 연결부 3센티미터 탈피후 케이블 외피 최대수축당김

                        콘넥터 길이 외관확인

                        케이블 외피 조임부로 부터 콘넥터 핀 접속간 최종길이는 35밀리 미터

                        케이블 외피 조임부로 부터 핀간 케이블 외피가 벗어나지 않도록 길이를 조정한다

                        접속케이블 외피를 탈피시킨다 10밀리 미터 탈피

                        탈피된 케이블을 납땜후 절단시 콘넥터부 2~3밀리 미터, 리시버 또는 하우징부 8밀리 미터


                        탈피된 케이블 납 도포

                        탈피된 케이블 납도포 후 절단_팬틸트 콘넥터부

                        케이블별 수축튜브삽입

                        케이블별 콘넥터 납땜연결 아래로부터 위로 작업하여간다

                        콘넥터 연결 후 상위 핀 연결을 위한 수축튜브 삽입

                        케이블 연결전 콘넥터 먼저 가열 후 콘넥터 납이 녹은 후 케이블을 콘넥터 핀에 삽입한다

                        작업 완료 후 수축튜브 삽입

                        케이블 외피와 콘텍터 간격이 조임 위치보다 길다

                        작업전 수축해놓은 외피를 콘넥터 부위로 올려와 최소화 시킨다(VCT 합성고무 사용시 가능)

                        리시버 또는 하우징부 케이블 탈피길이 참고

                        콘넥터 조립 조임작업 3단계

                        콘넥터 조립 조임작업 2단계

                        콘넥터 조립 조임작업 2단계 조립

                        콘넥터 조립 조임작업 1단계 조임전
